M2 DN32

MODULO DIRETTO A 2 VIE

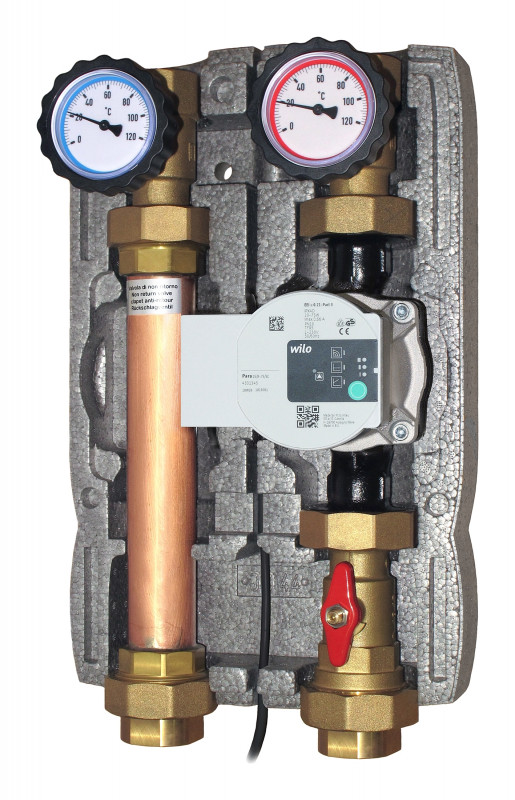

Il gruppo per circolatori da 1”1/4 (180 mm) consiste di:

Andata
• Connessione.
• Valvola a sfera flangiata con maniglia a T.
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono).
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello rosso; 0°C-120°C).

Ritorno
• Valvola a sfera flangiata con maniglia porta termometro (termometro con anello blu; 0°C-120°C).
• Raccordo o defangatore e valvola a sfera (per i modelli che lo prevedono); valvola di non ritorno 20 mbar incorporata.
• Connessione.

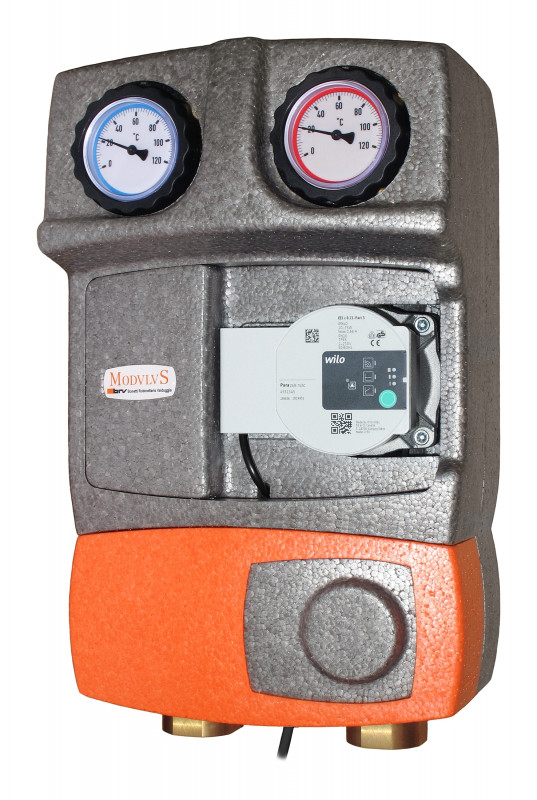

Interasse 125 mm. Box di isolamento in PPE (Dimensioni: 250x400x170 mm).
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni esterne disponibili: 1”1/4 Femmina

CAMPO D’IMPIEGO
Per potenze fino a 111 kW (con Δt 20 K) e portata massima di 4800 l/h.
Valore Kvs: 21,0.
Dati indicativi calcolati con un circolatore di prevalenza 8 m (Wilo Stratos Para 30/1-8).
Per un dimensionamento preciso o per portate superiori, fare riferimento alla sezione tecnica.

Codice 1”1/4: 20555R
Con circolatore: 20555R-(A6/PA1-7/PA1-8)
Con defangatore: Codice 1”1/4: 205652
Con circolatore: 205652-(A6/PA1-7/PA1-8)

Circolatori disponibili:
Grundfos Alpha 1 L 32-60 (A6)
Wilo Para 30/8 SC (PA1-7)
Wilo Stratos Para 30/1-8 (PA1-8)

Disponibile modello con defangatore
