Logico

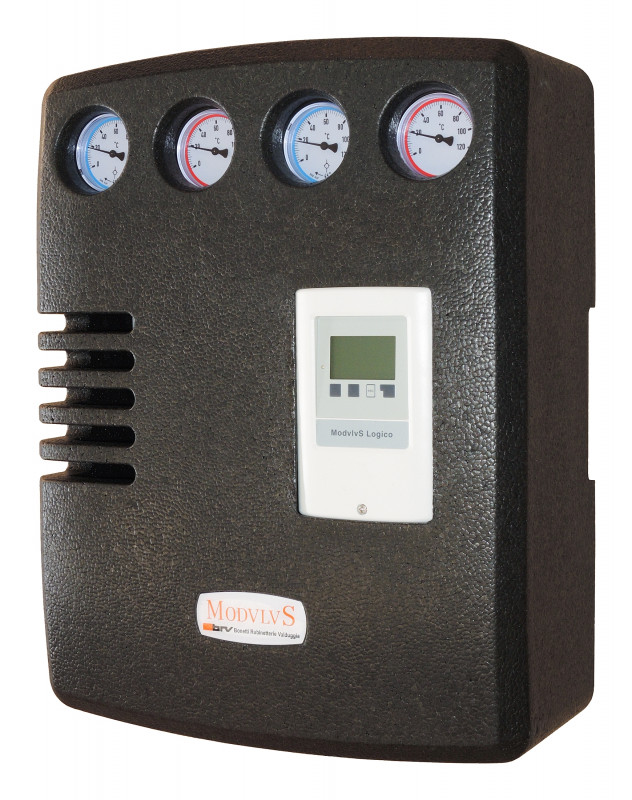

MODULO IDRAULICO COMPATTO PER LA GESTIONE DI UN CIRCUITO DIRETTO, MISCELATO E PRODUZIONE DI ACQUA CALDA SANITARIA (ACS)

Logico è semplice da installare: è completamente premontato e la centralina di regolazione già precablata. Un box esterno di connessione facilita i collegamenti elettrici da realizzare verso i componenti esterni al gruppo.
Le funzioni di ogni singolo circuito possono essere gestite dall’ambiente living attraverso un elegante cronotermostato (opzionale) con pannello touch screen capacitivo. Il generatore di energia viene collegato direttamente a Logico e non sono necessari collettori di distribuzione, separatori idraulici o circolatori aggiuntivi: Logico funziona con una sola pompa di circolazione.

Ulteriori vantaggi
• Specifiche valvole di isolamento tra primario e secondario permettono una facile manutenzione a tutti i componenti del gruppo senza dover scaricare il circuito.
• Valvola di bilanciamento della sovrappressione integrata nel circuito diretto.
• Circolatore ad alta efficienza con ∆p variabile/∆p costante per il controllo della pressione differenziale oppure regolazione della velocità costante.
• Logico viene installato in verticale con circolazione dal basso verso l’alto o viceversa: in questo caso la centralina può essere ruotata di 180°.

Interasse: 90 mm verso i circuiti; 125 mm verso il generatore.
Box di isolamento in PPE (Dimensioni: 400x516x180 mm). Una speciale
piastra posteriore metallica consente una facile installazione a parete.
PN 10, temperatura massima 95°C.
Connessioni esterne disponibili: 1” Femmina.

CAMPO D’IMPIEGO
Massima potenza complessiva: 35 kW.

Circuito diretto:
Potenza massima 35 kW (con ∆t 20 K) e portata massima di 1510 l/h.
Valore Kvs: 5,0
Circuito miscelato:
Potenza massima 12 kW (con ∆t 8 K) e portata massima di 1300 l/h.
Valore Kvs: 4,0
Circuito ACS:
Potenza massima 35 kW (con ∆t 15 K) e portata massima di 2010 l/h.
Valore Kvs: 10,0

Codice: 2031052ACS-P6-LH
Senza ACS: 2031052-P6-LH
