DomvS Circ 2
KIT DI RICIRCOLO ACQUA CALDA SANITARIA (ACS) PER BOLLITORE AD ACCUMULO

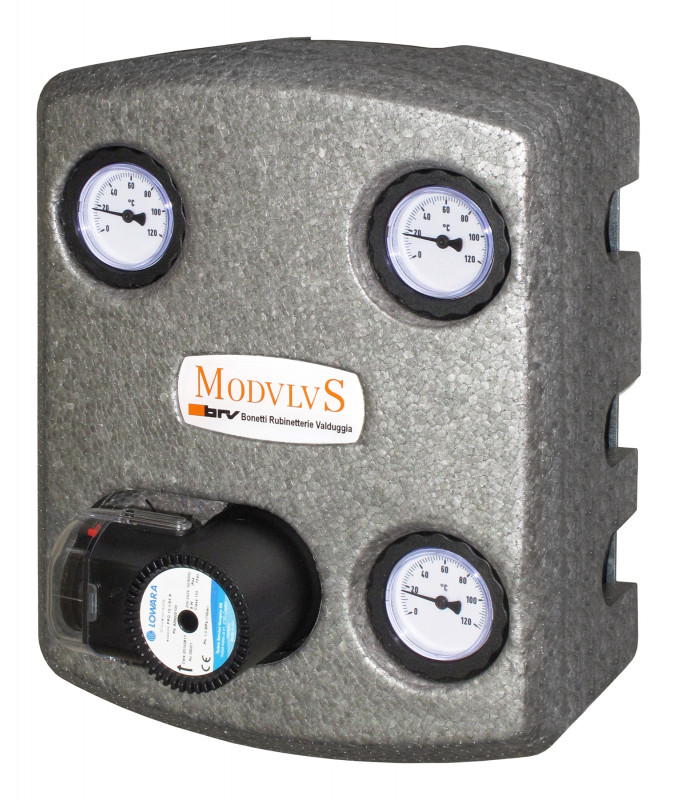

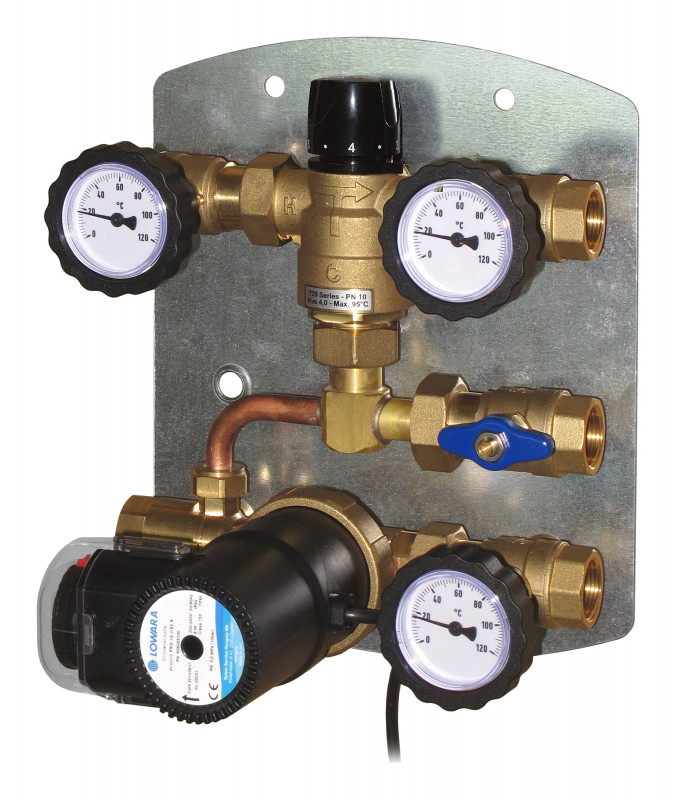

Il kit consente di realizzare semplicemente le connessioni tra l’impianto di circolazione dell’acqua calda sanitaria verso un bollitore ad accumulo. Il kit premontato ed isolato, mediante un miscelatore termostatico antiscottatura permette di impostare la temperatura dell’acqua calda dell’utenza da 35 a 60 °C. La temperatura della linea di ricircolo viene regolata in modo indipendente da un termostato dedicato posto sul circolatore ad alta efficienza, mentre una speciale piastra metallica posteriore facilita l’installazione sia a parete che al bollitore.
Per medie utenze fino a 82 l/min (1,5 bar).
Caratteristiche
• Miscelatore termostatico antiscottatura.
• Controllo della temperatura inviata all’utenza regolabile con manopola da 35°C a 60°C.
• Le valvole di non ritorno e le valvole a sfera di isolamento presenti nel gruppo non richiedono l’installazione di ulteriori componenti idraulici di controllo.
• I termometri con scala 0÷120 °C visualizzano la temperatura dell’acqua calda del serbatoio, miscelata verso l’utenza e ricircolo.
• Circolatore ad alta efficienza per la linea di ricircolo con sensore di
temperatura per limitarne il funzionamento, mantenendo l’acqua nella tubazione alla temperatura desiderata. La pompa si spegne automaticamente quando la temperatura dell’acqua raggiunge il valore settato sul corpo motore (tra 20 e 70 °C).
• Variante circolatore con termostato e timer per un maggiore risparmio energetico.
• Piastra posteriore per fissaggio a parete o al bollitore.
Caratteristiche tecniche
• Pressione massima statica 10 bar (PN 10); dinamica 5 bar.
• Massimo rapporto tra le pressioni 2:1.
• Temperatura massima ingresso miscelatore: 95°C.
• Campo di regolazione temperatura in utenza: 35÷60°C.
• Stabilità di regolazione: ±2°C.
Connessioni:
• 3/4” Femmina
Codice: 203726-4.0-(R/RU)
Kvs disponibili:
4.0 = Kvs massimo 4,0; fino a 82 l/min (1,5 bar).
Circolatori disponibili:
Con sensore di temperatura (R)
Con sensore di temperatura e timer (RU)
Miscelatore: test effettuato presso il nostro laboratorio, alla pressione differenziale di 1 bar. Kvs 4,0: Th:65°C Tc:15°C Tmix:51°C (manopola in posizione 3) → 65 l/min
