Art. 749S DN25
Funzione
La valvola termica anticondensa ottimizza il collegamento del generatore di calore a combustibile solido al sistema di riscaldamento o all’ accumulatore inerziale, regolando automaticamente, al valore di taratura del termostato scelto, la temperatura dell’acqua di ritorno al generatore.
Il dispositivo mantiene il generatore di calore a temperatura elevata (sempre al di sopra di quella di condensazione) in qualsiasi condizione di utilizzo, evitando la formazione di sedimenti sia nella caldaia che nella canna fumaria, migliorandone cosi l’efficienza e la durata. Sono quindi scongiurati fenomeni di corrosione del generatore o pericolosi incendi delle canne fumarie.
Caratteristiche

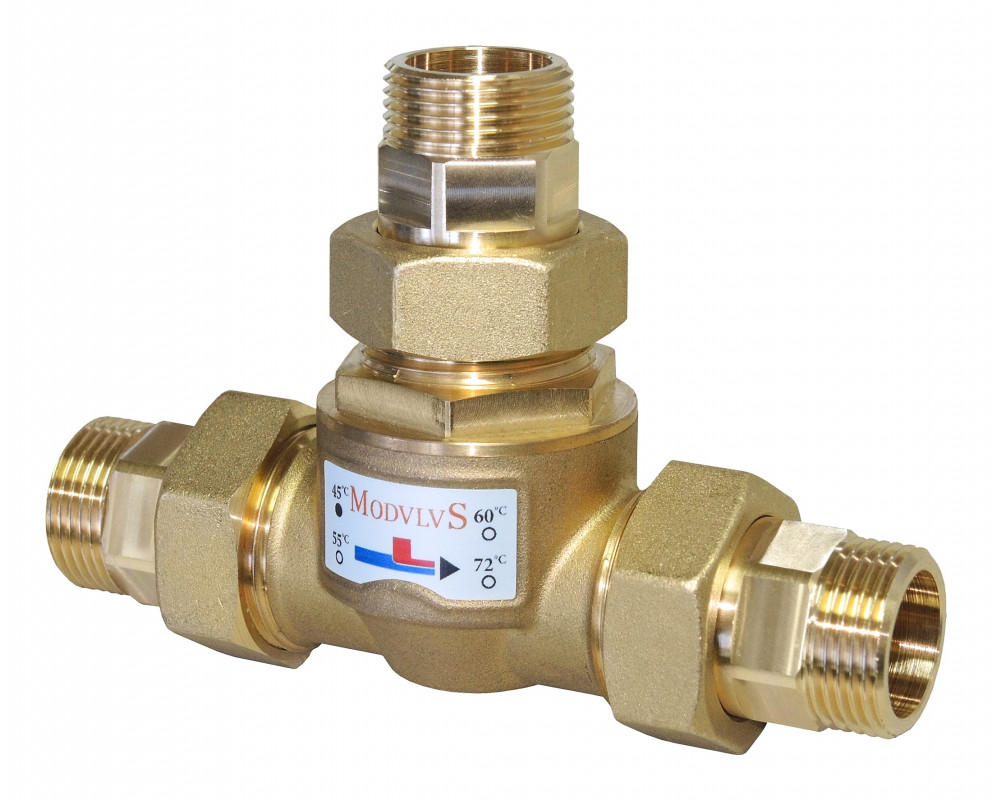

Valvola termica anticondensa con controllo termostatico della temperatura di ritorno verso generatori di calore a combustibile solido. Corpo in ottone stampato con attacchi a bocchettone. Finitura in ottone giallo.
• Pressione massima di esercizio: 10 bar.
• Temperatura massima: 100°C.
• Temperature di taratura: 45°C, 55°C, 60°C e 72°C.
• Trafilamento: A-AB max. 1% del Kvs; B-AB max. 3% del Kvs.
• Elevato valore di Kvs.
PN 10. Valore Kvs A-AB: 6,5. Valore Kvs B-AB: 6,5.
Temperatura di apertura nominale: temperatura di taratura + 10 K.
Connessioni esterne disponibili: 3/4” Maschio a bocchettone.
Installazione
La valvola puo essere installata da entrambi i lati del generatore, in posizione verticale o orizzontale:
• Sul tubo di ritorno alla caldaia (taratura a 45°C, 55°C o 60°C), in modalita miscelazione;
• Sul tubo di mandata al serbatoio (taratura a 72°C), in modalita deviatrice con funzione di controllo impianto.
CAMPO D’IMPIEGO
Per potenza massima gestibile fino a 60 kW (con Δt 20 K) e portata massima di 2600 l/h.
Codice 3/4”: 03749S-xx
Temperature di taratura disponibili:
45 = 45 °C
55 = 55 °C
60 = 60 °C
72 = 72 °C
