Art. 749 DN25


Funzione
La valvola termica anticondensa ottimizza il collegamento del generatore di calore a combustibile solido al sistema di riscaldamento o all’ accumulatore inerziale, regolando automaticamente, al valore di taratura del termostato scelto, la temperatura dell’acqua di ritorno al generatore.
Il dispositivo mantiene il generatore di calore a temperatura elevata (sempre al di sopra di quella di condensazione) in qualsiasi condizione di utilizzo, evitando la formazione di sedimenti sia nella caldaia che nella canna fumaria, migliorandone cosi l’efficienza e la durata. Sono quindi scongiurati fenomeni di corrosione del generatore o pericolosi incendi delle canne fumarie.

Caratteristiche

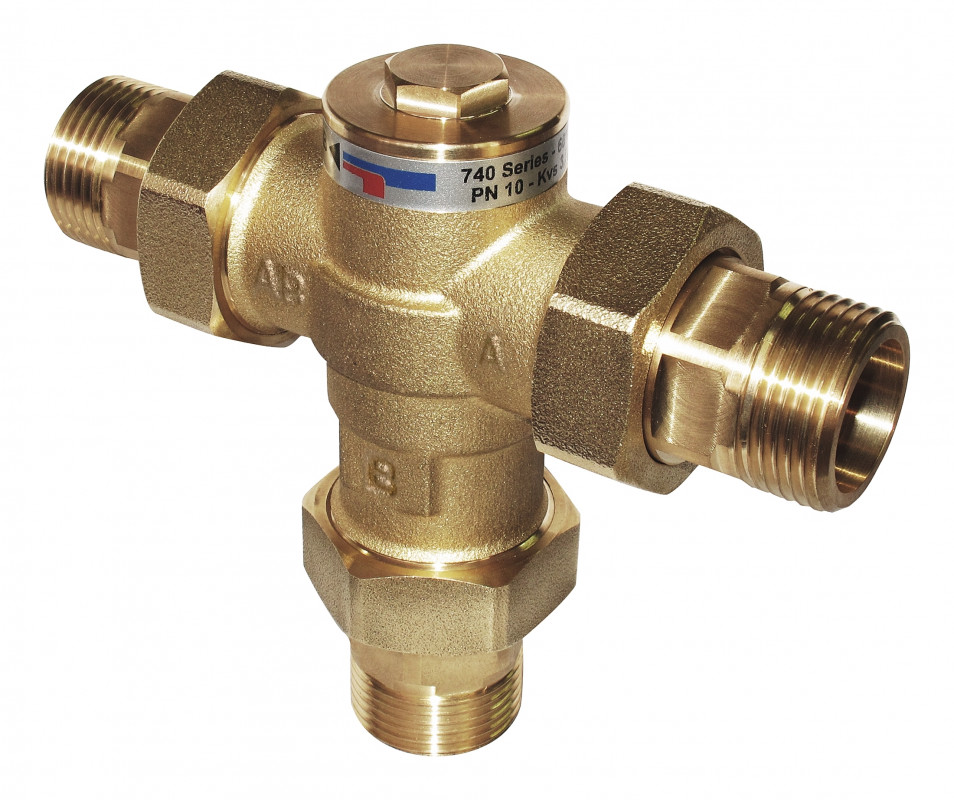

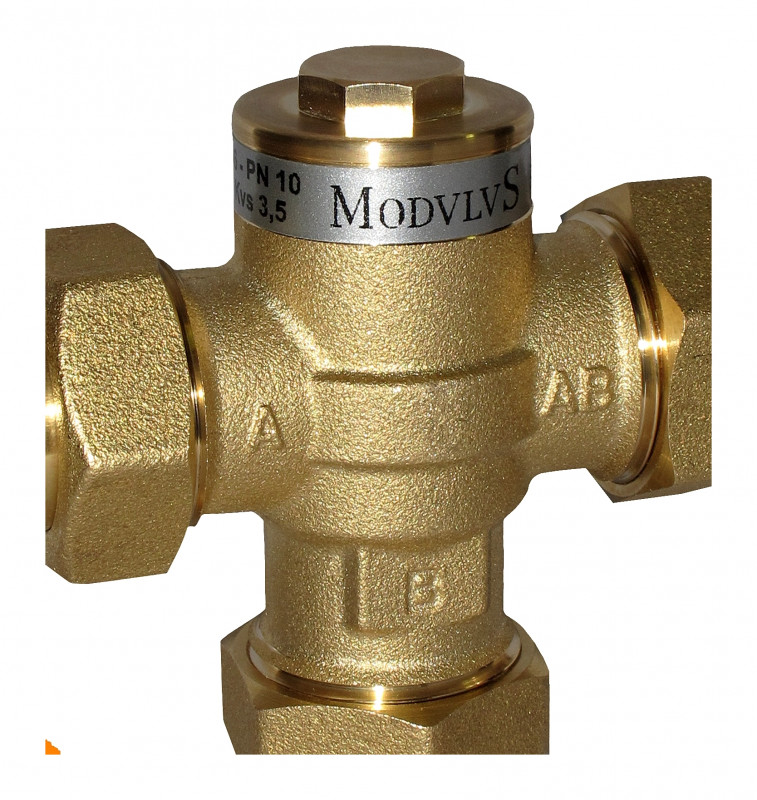

Valvola termica anticondensa con controllo termostatico della temperatura di ritorno verso generatori di calore a combustibile solido. Corpo in ottone stampato con attacchi a bocchettone. Finitura in ottone giallo.
• Pressione massima di esercizio: 10 bar.
• Temperatura massima: 100°C.
• Temperature di taratura: 45°C, 55°C e 60°C; (70°C e 80°C su richiesta).
• Tenuta: stagna tra le porte A-AB; trafilamento 3% del Kvs tra le porte B-AB.
• Agevole manutenzione o sostituzione del sensore per il cambio della taratura senza la necessita di rimuovere la valvola dall’impianto.

PN 10. Valore Kvs A-AB: 3,5. Valore Kvs B-AB: 2,3.
Temperatura di apertura nominale: temperatura di taratura + 10 K.
Connessioni esterne disponibili: 3/4” Maschio a bocchettone.

Installazione
La valvola puo essere installata da entrambi i lati del generatore, in posizione verticale o orizzontale:
• Sul tubo di ritorno alla caldaia (taratura a 45°C, 55°C o 60°C), in modalita miscelazione;
• Sul tubo di mandata al serbatoio (taratura a 70°C o 80°C), in modalita deviatrice con funzione di controllo impianto.
CAMPO D’IMPIEGO
Per potenza massima gestibile fino a 32 kW (con Δt 20 K) e portata massima di 1400 l/h.

Codice 3/4”: 03749-xx

Temperature di taratura disponibili:
45 = 45 °C
55 = 55 °C
60 = 60 °C
70 = 70 °C

Temperature di taratura disponibili su richiesta
80 = 80 °C
