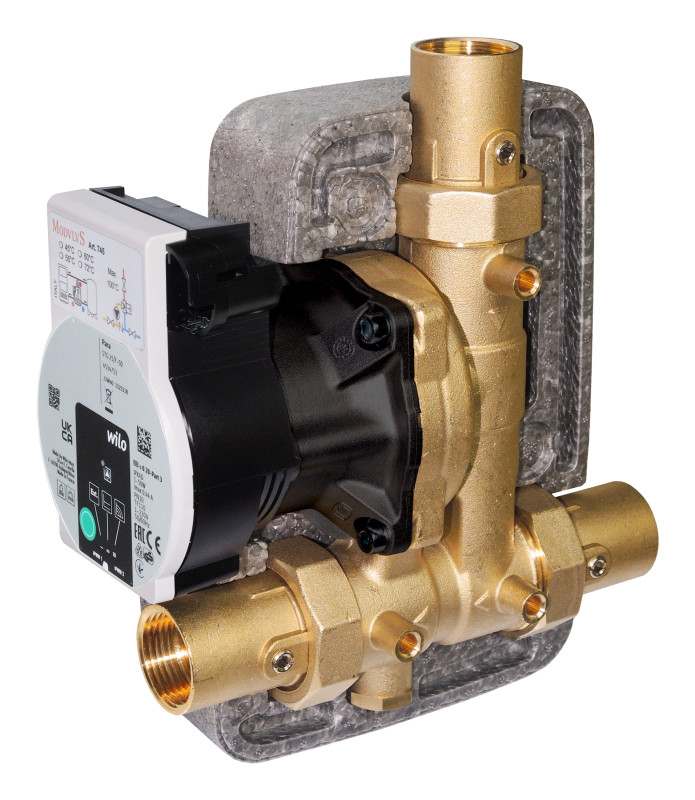

MCCS Art. 745
GRUPPO DI RICIRCOLO ANTICONDENSA CON CONTROLLO TERMOSTATICO
Funzione
Il gruppo di circolazione anticondensa consente di collegare direttamente il generatore a combustibile solido al sistema di riscaldamento o all’accumulatore inerziale senza l’ausilio di altri dispositivi. Il gruppo infatti racchiude in un compatto ed elegante isolamento la pompa di circolazione, la valvola termostatica anticondensa, il clapet di circolazione naturale escludibile, valvole di isolamento e termometri. Esso regola automaticamente, al valore di taratura del termostato scelto, la temperatura dell’acqua di ritorno al generatore.
Il dispositivo mantiene il generatore di calore a temperatura elevata (sempre al di sopra di quella di condensazione) in qualsiasi condizione di utilizzo, evitando la formazione di sedimenti sia nella caldaia che nella canna fumaria, migliorandone cosi l’efficienza e la durata. Sono quindi scongiurati fenomeni di corrosione del generatore o pericolosi incendi delle canne fumarie.
Caratteristiche
Gruppo di ricircolo anticondensazione e distribuzione con controllo termostatico della temperatura di ritorno verso generatori di calore a combustibile solido. Corpo in fusione di ottone CB753S. Finitura in ottone giallo.
• Circolatore sincrono ad alta efficienza Wilo Para STG/8.
• Pressione massima di esercizio: 10 bar.
• Temperatura massima: 100°C.
• Temperature di taratura: 45°C, 55°C, 60°C e 72°C.
• Valvola a clapet a circolazione naturale: comandabile esternamente, puo essere inclusa o esclusa in funzione delle caratteristiche dell’impianto.
• Termometri di indicazione della temperatura: 0-120°C.
Temperatura di apertura nominale: temperatura di taratura + 10 K.
Connessioni esterne disponibili: 1” e 1”1/4 femmina, 28 mm per tubo rame.
Installazione
Il gruppo di ricircolo anticondensa puo essere installato da entrambi i lati del generatore rispettando le seguenti indicazioni
• Sul tubo di ritorno alla caldaia in modalita miscelazione rispettando le direzioni del flusso indicate sul corpo.
• In posizione verticale (con l’asse del circolatore orizzontale) per consentire
il funzionamento idraulico della valvola di circolazione naturale a clapet.
CAMPO D’IMPIEGO
Per potenze fino a 90 kW (con Δt 30 K) e portata massima di 2600 l/h.
Per un dimensionamento preciso o per portate superiori, fare riferimento al diagramma nella sezione tecnica.
Codice 1”: 204MCCS-xx-S8
Codice 1”1/4: 205MCCS-xx-S8
Codice 28 mm: 228MCCS-xx-S8
Circolatore sincrono:
Wilo Para STG/8 (S8)
Temperature di taratura disponibili:
45 = 45 °C
55 = 55 °C
60 = 60 °C
72 = 72 °C
