Art. 726

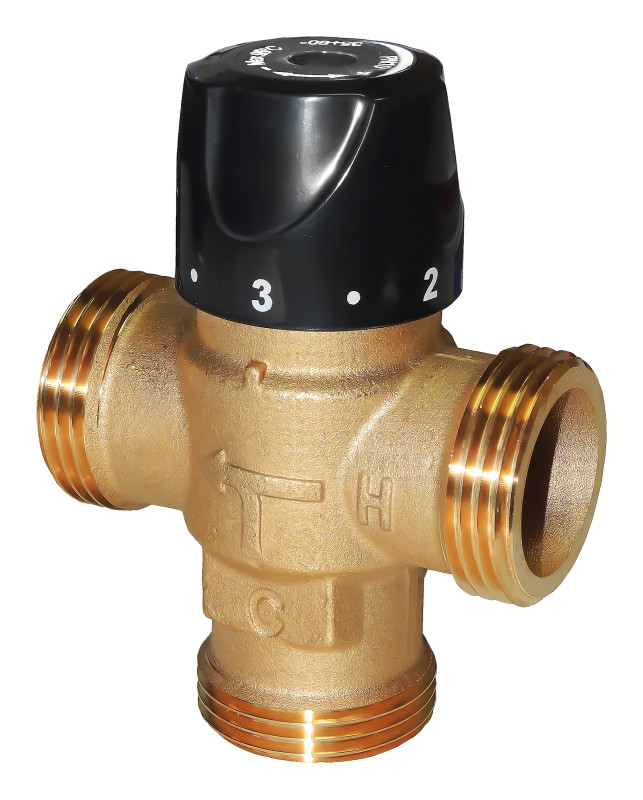

MISCELATORE TERMOSTATICO ANTISCOTTATURA

Miscelatore termostatico antiscottatura per piccole e medie utenze, per applicazioni di riscaldamento (radiatori o a pavimento) e acqua potabile.

La costruzione asimmetrica del corpo valvola, dove l’uscita miscelata è in linea con il raccordo dell’acqua calda, generalmente consente una maggiore facilità d’installazione.
Corpo in ottone stampato. Finitura in ottone giallo. Controllo della temperatura inviata all’utenza regolabile e disponibile in tre intervalli di regolazione.
• Pressione massima statica 10 bar (PN 10); dinamica 5 bar;
• Massimo rapporto tra le pressioni 2:1;
• Temperatura massima in ingresso: 95°C;
• Campo di regolazione temperatura: 20÷45°C; 45÷70°C e 35÷60°C;
• Stabilità di regolazione: ±2°C entro le prestazioni massime;
• Compatibile con fluidi anticongelanti (glicole ≤ 50%).

Connessioni esterne disponibili:
3/4” (Kvs 1,5) e 1” (Kvs 1,8 e 3,4) Maschio tenuta piana.

Codice 3/4” Kvs 1,5: 03726-F(3/4/5)-1.5
Codice 1” Kvs 1,8: 04726-F(3/4/5)-1.8
Codice 1” Kvs 3,4: 04726-F(3/4/5)-3.4

Temperature disponibili:
Da 20°C a 45°C (cod. F3)
Da 45°C a 70°C (cod. F4)
Da 35°C a 60°C (cod. F5)

Kvs disponibili:
1.5 = Kvs massimo 1,55; fino a 32 l/min (1,5 bar). Kv nominale 1,52 (*)
1.8 = Kvs massimo 1,8; fino a 37 l/min (1,5 bar). Kv nominale 1,77 (*)
3.4 = Kvs massimo 3,4; fino a 70 l/min (1,5 bar). Kv nominale 3,3 (*)

(*) Test effettuati presso il nostro laboratorio, alle condizioni di prova riportate qua di seguito, con una pressione differenziale di 1 bar (senza accessori di connessione):
F3: Th:55°C, Tc:24°C, Tmix:32°C;
F4: Th:75°C, Tc:40°C, Tmix:55°C;
F5: Th:65°C, Tc:10°C, Tmix:51°C;
Kvs 1,52 → 25,3 l/min;
Kvs 1,77 → 29,5 l/min;
Kvs 3,3 → 56 l/min
