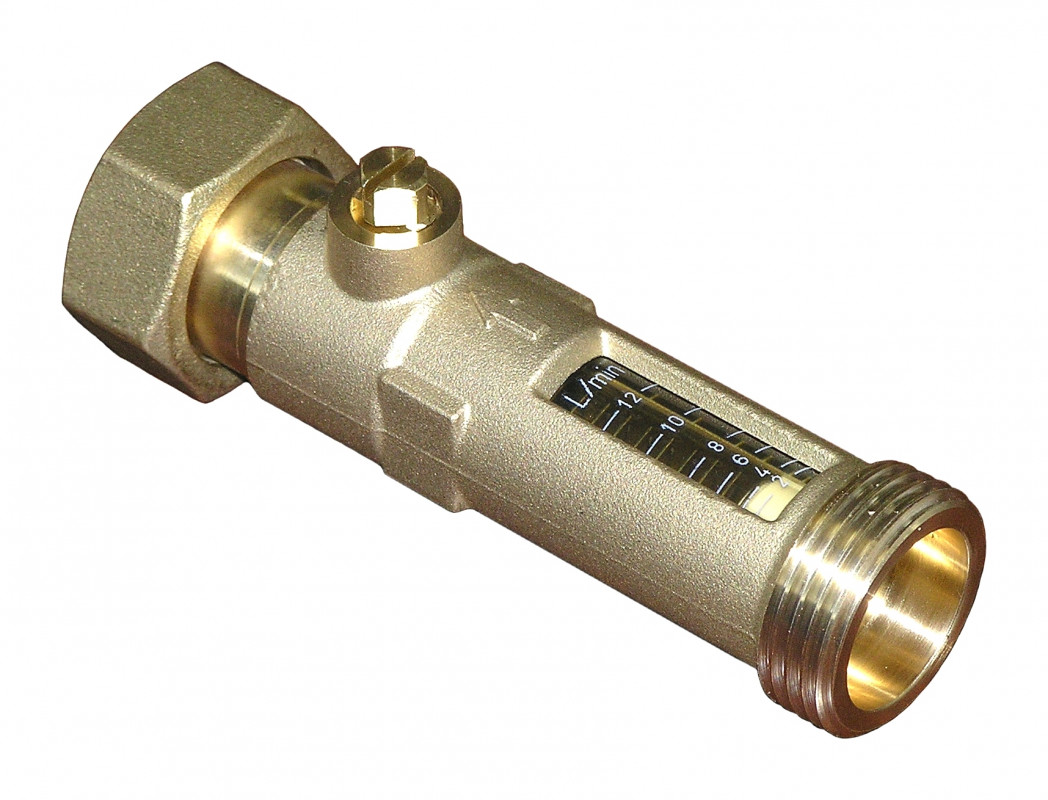

Art. 654 P
REGOLATORE DI PORTATA / FLUSSIMETRO
Misuratore regolatore di portata maschio x calotta girevole da 3/4” a 1”1/2 per utilizzo solare termico, riscaldamento e idronica. Lettura diretta della portata attraverso la scala graduata.
Valvola a sfera per la regolazione della portata.
Un attento dimensionamento del prodotto garantisce perdite di carico estremamente contenute.
PN 10. Temperatura continua 120°C; (breve periodo: 160°C per 20 s).
Connessioni disponibili:
• DN15: 3/4” e 1”;
• DN20: 1”1/4 e 1”1/2.
Codice 3/4” Maschio: 03654DN15P-xx
Codice 1” Maschio: 04654DN15P-xx
Codice 1”1/4 Maschio: 05654DN20P-xx
Codice 1”1/2 Maschio: 06654DN20P-xx
Intervalli di regolazione per DN15
06 = 1-6 l/min 12 = 2-12 l/min
28 = 8-28 l/min 38 = 8-38 l/min
Intervalli di regolazione per DN20
42 = 5-42 l/min
70 = 20-70 l/min
90 = 30-90 l/min
90 = 30-90 l/min
