Art. 523B - 563B

VALVOLA A SFERA A 6 VIE MOTORIZZABILE PER LA COMMUTAZIONE DEI CIRCUITI DEGLI IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO

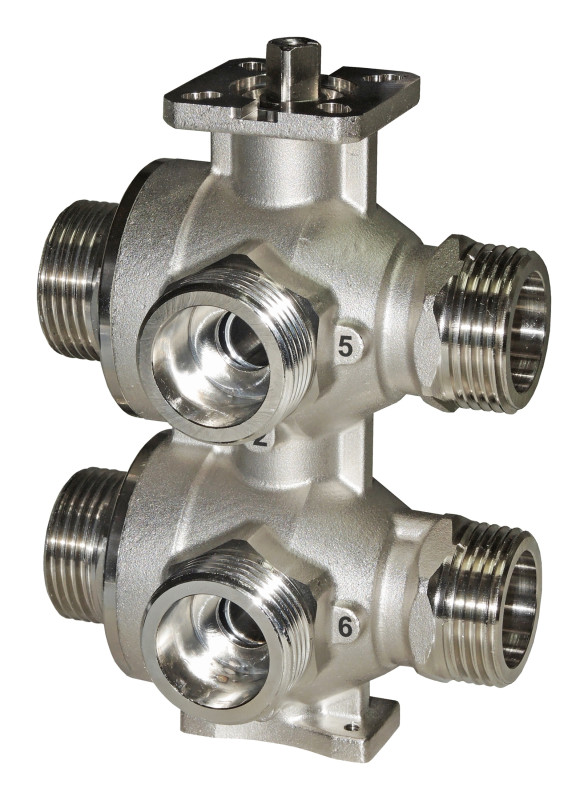

Valvola a sfera a 6 vie in ottone stampato, per la gestione della climatizzazione in impianti di riscaldamento e raffrescamento, in particolare per sistemi dotati di fan-coil. Consente la commutazione tra due distinte fonti di energia per la singola utenza o zona, cioè il passaggio da riscaldamento a raffrescamento e viceversa, evitando di mettere in comunicazione i due circuiti caldo e freddo, che lavorano a pressioni differenti.

Motorizzabile. Un solo servomotore comanda la commutazione di entrambi i circuiti, mentre con valvole tradizionali sarebbe necessario utilizzare più attuatori e sincronizzarli. Le speciali guarnizioni sfera in PTFE, alloggiate con OR in EPDM, permettono l’azionamento tramite servomotori con una coppia inferiore a 5 Nm.
L’ utilizzo di una valvola a 6 vie riduce l’ingombro fisico del sistema rispetto a una configurazione tradizionale che richiederebbe più valvole distinte. Ciò è particolarmente utile in impianti con spazi limitati, dove l’ottimizzazione dello spazio è essenziale. L’installazione risulta inoltre semplificata.
Meno connessioni e meno componenti da installare garantiscono una maggiore affidabilità del sistema nel lungo termine e la riduzione delle necessità di manutenzione.
Il ridotto interasse tra gli ingressi e le uscite agevola la connessione diretta alle utenze tipo fan-coil.
E’ possibile il fissaggio del corpo valvola ad un elemento di supporto, grazie all’apposita flangia forata.

Misure disponibili:
DN15: 1/2” Femmina e 3/4” Maschio
DN20: 3/4” Femmina e 1” Maschio

Caratteristiche tecniche
Finitura nichelata.
Filettatura: secondo ISO 228 per modelli con connessione Maschio; ISO 7 per modelli con connessione Femmina.
Connessione servomotore: Doppia foratura: F03 e F04 - ISO 5211

CONDIZIONI D’IMPIEGO
PN 16. Pressione massima: differenziale: 1 bar, statica 16 bar
Temperatura del fluido: da 5 a 100 °C.
Compatibile con fluidi anticongelanti (glicole ≤ 50%).

Valori Kvs mod. DN15
• 1/2” F : 2,4
• 3/4” M : 2,4

Valori Kvs mod. DN20
• 3/4” F : 5,7
• 1” M : 5,7

Modelli DN15
Codice 1/2” Femmina: 02523B
Codice 3/4” Maschio: 03563B

Modelli DN20
Codice 3/4” Femmina: 03523B
Codice 1” Maschio: 04563B

Sono disponibili anelli calibrati aventi differenti valori di kv, per bilanciare il flusso tra i due circuiti e garantire una migliore efficienza energetica.
