Art. 1065 / 1066

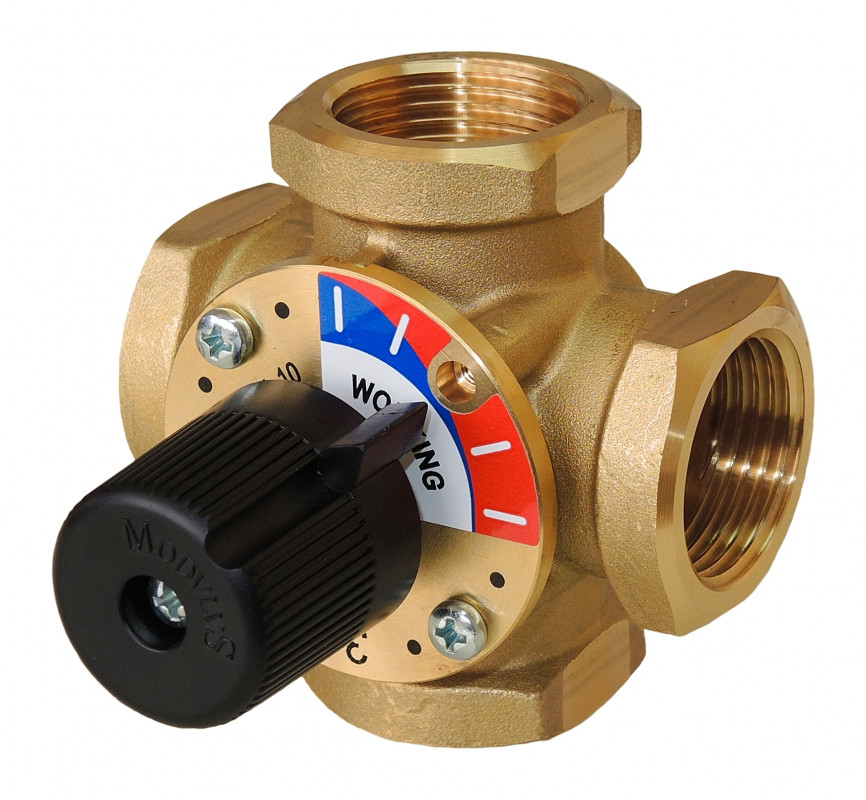

VALVOLA MISCELATRICE ROTATIVA A 4 VIE

Valvola miscelatrice rotativa in ottone stampato per impianti di riscaldamento e raffreddamento. Finitura gialla. La valvola può essere automatizzata abbinando un servomotore della gamma ModvlvS o commerciale.
La speciale forma proporzionale della paletta di regolazione rende lineare il funzionamento della valvola e consente installazioni sempre simmetriche.
Una chiara numerazione riportata sulla parte superiore della valvola aiuta ad interpretare correttamente, senza possibilità di errore, gli schemi di collegamento proposti nel foglio di istruzione. Per il funzionamento manuale un indicatore colorato aggiuntivo definisce in modo univoco l’area di lavoro ed il verso di funzionamento.
• PN 10. Temperatura massima 110°C (breve periodo: 160°C per 20 s.)
• Trafilamento massimo in % della portata: 0,05
• Coppia di manovra: < 3 Nm
• Funzionamento come miscelatrice o deviatrice
• Per impianti di riscaldamento, raffrescamento e solare termico
• Compatibile con fluidi anticongelanti (glicole ≤ 50%)

Connessioni esterne disponibili: filetti Maschio tenuta piana e Femmina.

Codici: vedere tabella

Kvs disponibili:
Da 2,5 a 25

Funzionamento:
Miscelazione
