687 MIX
KIT DI COLLEGAMENTO CON MISCELATRICE ROTATIVA A TRE VIE

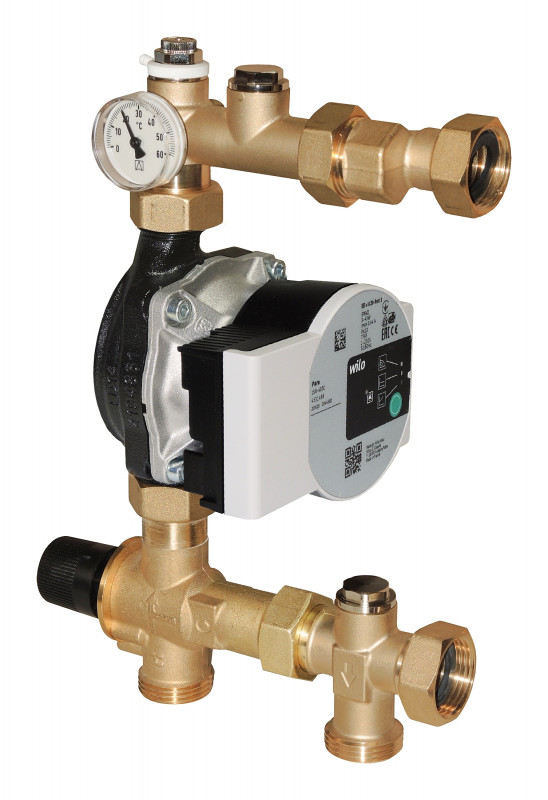

Il gruppo di regolazione Art. 687 MIX, grazie alle sue dimensioni estremamente contenute, viene installato direttamente nella cassetta di distribuzione di impianti a pannelli radianti. La costruzione consente il montaggio a sinistra o a destra del collettore.
Il gruppo per circolatori da 1/2” (130 mm) consiste di:
• Valvola miscelatrice rotativa a 3 vie compatta con prestazioni idrauliche elevate (Kvs 6,8) e motorizzabile con i servomotori della gamma ModvlvS o commerciali;
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono);
• Termometro 0÷60°C;
• Valvola di sfiato aria;
• Pozzetto per termometro di sicurezza con taratura fissa 55°C (ordinabile separatamente);
• Predisposizione per il collegamento della valvola di bilanciamento della sovrapressione;
• Connessione al collettore diretta o tramite eccentrico 15 o 30 mm (disassamento collettore tra andata e ritorno).
Interasse 210 mm
PN 10, temperatura massima 110°C (gruppo senza circolatore).
Connessioni al collettore: 1” Maschio girevole o 1” Calotta girevole
Connessioni al circuito: 1” Maschio con interasse 96 mm.
CAMPO D’IMPIEGO
Per potenze fino a 11 kW (con Δt 8 K) e portata massima di 1200 l/h.
Valore Kvs: 4,6
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento preciso o portate superiori, fare riferimento alla sezione tecnica.
Codici: vedere tabella
Circolatori disponibili:
Wilo Para 15/6 SC (P6)
Wilo Para 15/8 SC (P8)
