687 FIX

KIT DI COLLEGAMENTO CON MISCELATRICE TERMOSTATICA A PUNTO FISSO

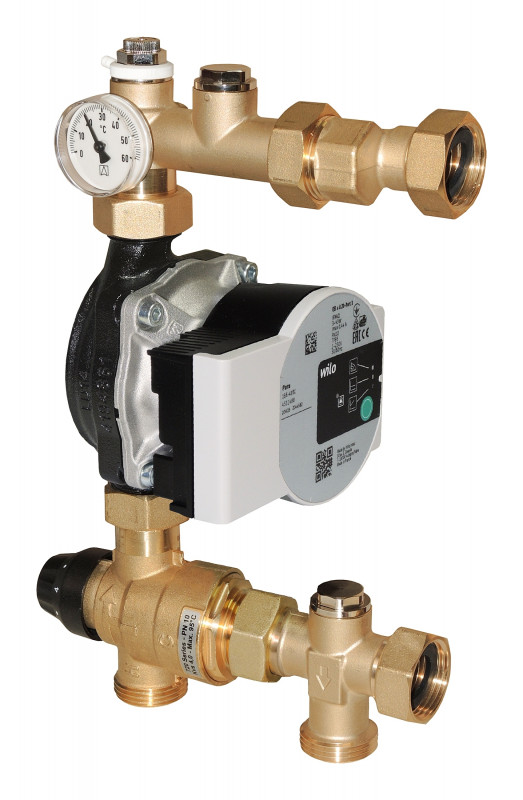

Il gruppo di regolazione Art. 687 FIX, grazie alle sue dimensioni estremamente contenute, viene installato direttamente nella cassetta di distribuzione di impianti a pannelli radianti. La costruzione consente il montaggio a sinistra o a destra del collettore.

Il gruppo per circolatori da 1/2” (130 mm) consiste di:
• Miscelatore termostatico a tre vie con prestazioni idrauliche elevate (Kvs 4,0) e temperatura regolabile 20÷45°C (F3) o 35÷60°C (F5);
• Circolatore sincrono ad alta efficienza precablato (nei modelli che lo includono);
• Termometro 0÷60°C;
• Valvola di sfiato aria;
• Pozzetto per termometro di sicurezza con taratura fissa 55°C (ordinabile separatamente);
• Predisposizione per il collegamento della valvola di bilanciamento della sovrapressione;
• Connessione al collettore diretta o tramite eccentrico 15 o 30 mm (disassamento collettore tra andata e ritorno).

Interasse 210 mm
PN 10, temperatura massima 110°C (gruppo senza circolatore).

Connessioni al collettore: 1” Maschio girevole o 1” Calotta girevole
Connessioni al circuito: 1” Maschio con interasse 96 mm.

CAMPO D’IMPIEGO
Per potenze fino a 9 kW (con Δt 8 K) e portata massima di 1000 l/h.
Valore Kvs: 3,4
Dati indicativi calcolati con un circolatore di prevalenza 6 m. Per un dimensionamento preciso o portate superiori, fare riferimento alla sezione tecnica.

Codici: vedere tabella

Valvole termostatiche disponibili:
Regolazione 20-45°C (F3)
Regolazione 35-60°C (F5)

Circolatori disponibili:
Wilo Para 15/6 SC (P6)
Wilo Para 15/8 SC (P8)
